Прибор для измерения напряженности магнитного поля MAGNETOCOMP
Автоматическая высокоточная установка для измерения напряженности магнитного поля на поверхности магнитов и магнитных систем (картирование поля).
Категория: Измерение магнитных свойств
- Готов к работе после распаковки!
- Гарантия 2 года и постгарантийное обслуживание!
- Доставка в любую точку России!

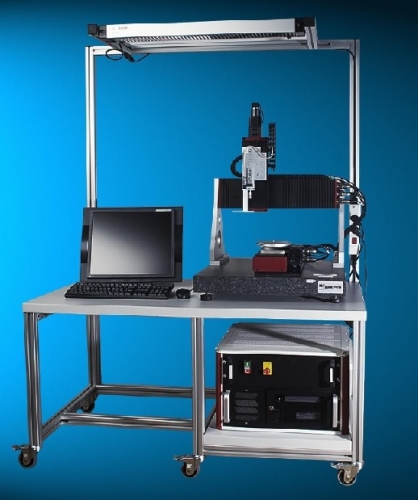

Magnetocomp® MC 4200 – высокоточная установка для сканирования напряженности магнитного поля на поверхности магнитов и магнитных систем (картирование поля).
Картирование напряжённости магнитного поля проводится при помощи датчиков Холла. Датчик и объект могут перемещаться относительно друг друга по трем осям, а также вращаться.
Программное обеспечение MC 4200 контролирует измерения и производит визуализацию результатов измерения. Результаты измерений записываются в базу данных.
Измерительная установка используется для характеризации намагничивания магнитов и магнитных систем, в частности для многополярно намагниченных систем (магнитов), которые применяются в системах датчиков или приводах. MC 4200 – важное орудие для оценки и оптимизации магнитных компонентов.
Программное обеспечение (ПО) для Magnetocomp® MC 4200 полностью управляет оборудованием. ПО работает в среде Windows®. Измеренные значения выводятся на экран в режиме реального времени. Результаты измерений сохраняются в банк данных и могут быть выведены на печать и экспортированы в универсальный формат для работы со сторонними программами, такими как Excel .
Угловые измерения напряжённости магнитного поля
При измерения под углом датчик Холла жестко закреплен в определенной позиции, исследуемый образец поворачивается по оси W .
Поперечный датчик
Измерения проводятся на фиксированном удалении от центра оси W . Образец поворачивается под определенным углом по оси W . Для сканирования напряжённости магнитного поля на поверхности образца (картирования магнитного поля) проводится несколько измерений со сменой положения по оси Z .
Продольный датчик
Измерения проводятся на фиксированном удалении от поверхности оси W . Образец поворачивается под определенным углом по оси W . Для сканирования поверхности проводится несколько измерений со сменой положения по оси X.
Прямые измерения
Для линейных измерений напряжённости магнитного поля датчик Холла закрепляется, измерения проводятся смещением по осям X , Y или Z .
Поперечный датчик
Измерения проводятся на фиксированном удалении от поверхности оси W . Образец поворачивается под определенным углом по осям X и Y. Для сканирования поверхности проводится несколько измерений со сменой положения по оси X или Y , соответственно.
Продольный датчик
Измерения проводятся на фиксированном удалении от поверхности оси W . Образец поворачивается под определенным углом по осям X и Y. Для сканирования поверхности проводится несколько измерений со сменой положения по оси X или Y , соответственно.
| Устройство позиционирования | |
| Глубина | 630 мм |
| Ширина | 630 мм |
| Высота | 870 мм |
| Вес | 75 кг |
| Блок управления | |
| Глубина | 600 мм |
| Ширина | 600 мм |
| Высота | 340 мм |
| Источник питания | 230В, 10А, 50/60 Гц |
| Вес | 20 кг |
| Характеристики | |
| Область сканирования | 100х100х100 мм |
| Макс. вес образца | 2 кг |
| Линейное разрешение | 1 мкм |
| Угловое разрешение | 0,01° |
| Диапазон измерений | ±999,99 мТл |
| Разрешение | 0,01 мТл |
| Ось Х | 200 мм |
| Разрешение кодера | 0,2 мкм |
| Воспроизводимость | ±0,31 мкм |
| Точность позиционирования | ±3,00 мкм |
| Ось Y | 200 мм |
| Разрешение кодера | 0,2 мкм |
| Воспроизводимость | ±0,31 мкм |
| Точность позиционирования | ±3,00 мкм |
| Ось Z | 1 00 мм |
| Разрешение кодера | 0,2 мкм |
| Воспроизводимость | ±0,31 мкм |
| Точность позиционирования | ±3,00 мкм |
| Ось W | 360 ° |
| Разрешение кодера | 0,0004 ° |
| Воспроизводимость | ±0,0025 ° |
| Точность позиционирования | ±0,010 ° |
