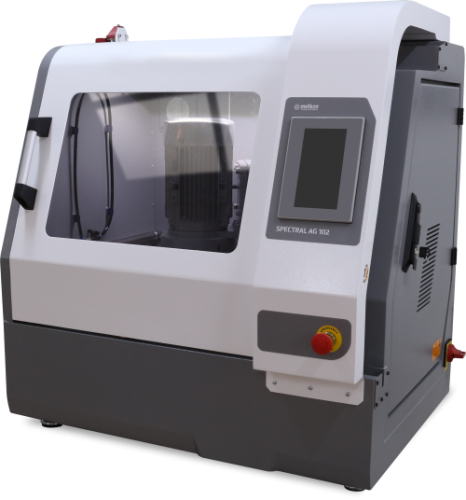

Шлифовальный станок Metkon Spectral AG 102

Дизайн

SPECTRAL АG 102 - подготовка проб металлических образцов играет важную роль для анализа химического состава. В связи с быстрым развитием и совершенствованием программноого обеспечения и ОЭС и РФА спектрометров, значительно повышается предел обнаружения элементов. Крайне важно, чтобы образец был правильно подготовлен. Образец должнен быть качественным, однородным и иметь ровную поверхность, чтобы исключить факторы, которые могут повлиять на результат химического анализа.

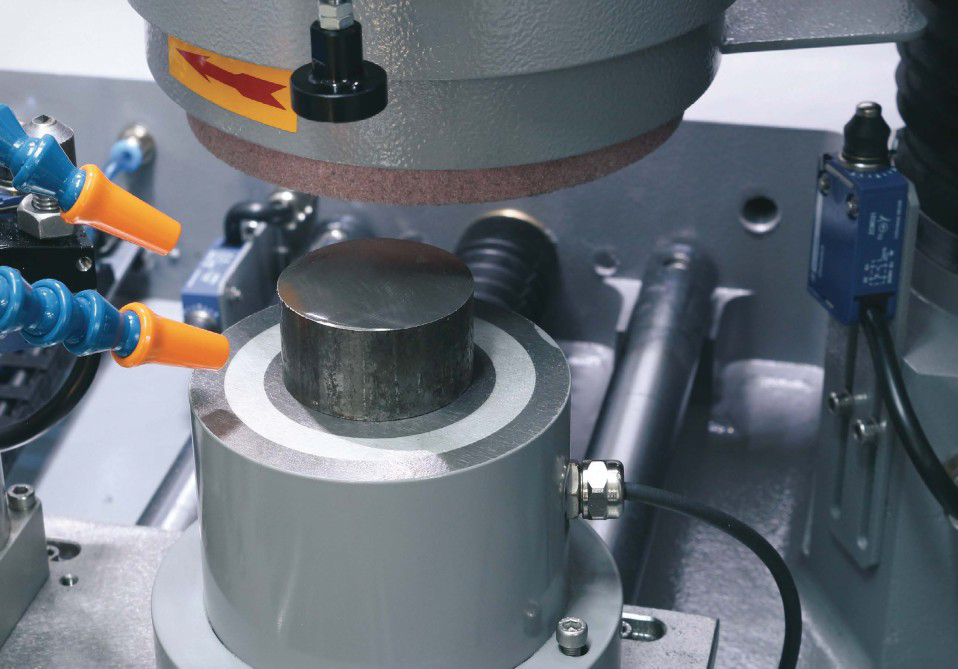

SPECTRAL AG 102 - это автоматический шлифовальный станок на камне для подготовки образцов из чугуна и стоали к спектральному анализу. Массивное основание из литого алюминия с моторизованным вертикальным приводом обеспечивает точное позиционирование и четкое управление. Высокий крутящий момент шлифовального мотора (2800 об/мин) гарантирует высокую скорость сьема материала.

SPECTRAL AG 102  имеет систему автоматической подачи образца с точным управлением скорости. Быстрые возвратнопоступальные движения, высокоточную измерительную систему высоты пробы. Это обеспечивает очень точное и быстрое позиционирование пробы металла. Все важные параметры процесс шлифования, такие как скорость подачи и глубина шлифования, регулируются на сенсорном LED экране.

Пневматическое зажимное устройство, магнитное и электромагнитное зажимное устройство и Т-образный стол могут быть установлены в станок. Установка воздушного охлаждения (наличие сжатого воздуха) настятельно рекомендуется для поддерживания оптимальной температуры поверхности образца. Вся рабочая зона полностью закрыта и безопасна. Электронно управляемый тормоз интегрирован в станок для быстрой остановки камня.

Блокирующее предохранительное устройство не позволяет дверце открыться прежде, чем мотор будет остановлен. Фронтальную раздвижную дверцу можно раскрыть полностью для легкого доступа в рабочую зону. Большое окно в двердце и LED лампа для освещения в рабочей зоне станка позволяют удобно наблюдать процесс шлифования в полной безопасности.

Автоматическое выравнивание (заточка камня)
Автоматическое выравнивание плоскости шлифовального камня производится специальным алмазным лезвием для сохраненя оптимального процесса шлифования и точных результатов. Многопроходное снятие материалы и контроль глубины прецизионно контролируется специальной системой измерения высоты. Сокращение времени пробоподготовки возможно, при программировании снятия необходимого и достаточного количества материала.

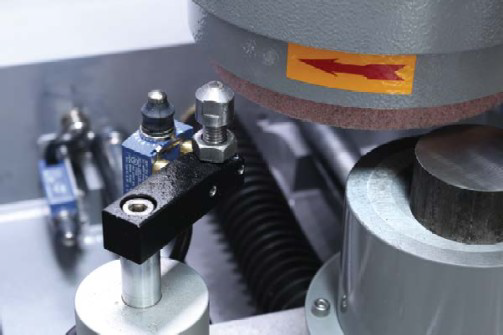

Рис.1 Автоматичекое выравнивание

Автоматический режим
SPECTRAL AG 102 содержит передовые технологии и программное обеспечение с программируемым сенсорным дисплеем для управления параметрами станка, стабильности образца и комфорта оператора.

Контроль сьема материала
SPECTRAL PG 102 позволяет предварительно задать нужное количество материала, которое необходимо снять максимально чтоно. Вертикальное движение шлифовальной головки моторизованно, имеет цифровое позиционирование и отображается на сенсорном дисплее. Прочная конструкция колонны обеспечивает высокую воспроизводимость. Материал, который нужно снять с обрзца можно задать на дисплее с шагом 10 микрон.

Параметры шлифования
Предварительный выбор скорости подачи возможен с сенсорного дисплея. Скорость подачи автоматически регулируется, при необходимости уменьшается, что приводит к получению идеальной поверхности и сключает повреждение как образца, так и станка.

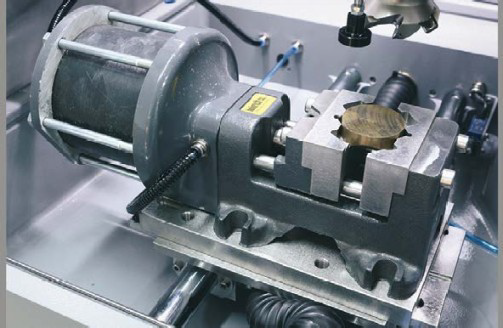

Рис.2. Пневматическое зажимное устройство

Многопроходное шлифование
SPECTRAL AG 102 - может быть запрограммирован на выполнение многопроходных плоскопараллельных операций шлифования. Возможно установить количество проходов и глубину снятия каждого прохода и хранить эти данные под своим номером или именем программы.

Безопасность
SPECTRAL AG 102 имеет самые высокие нормы безопасности. Блокировочное предохранительное устройство не позволяет стартовать двигателю если фронтальная раздвижная дверца не закрыта. Раздвижная дверца не может быть открыта до остановки двигателя. Электронно управляемая тормозная система, которая является стандарной опцией для станка, приводит станок к быстрой полной остановке через несколько секунд после его включения.

База данных
Библиотека из 99 различных программ шлифования с соотвествующими именами или номера образцов может быть сохранена со всеми параметрами шлифования, которые могут быть загружены в любое время. Данные по камням Metkon так же введены в базу данных для удобства их выбора.

Программируемый режим остановки
SPECTRAL AG 102 имеет 3 различных режима остановки:
- Автоматическая остановка: останавливается, когда образец прошел обработку.
- Относительная остановка: осуществляется, когда он возвращается в исходную точку.
- Абсолютная остановка: останавливается, когда достигнута конечная точка сброса по всем осям.
