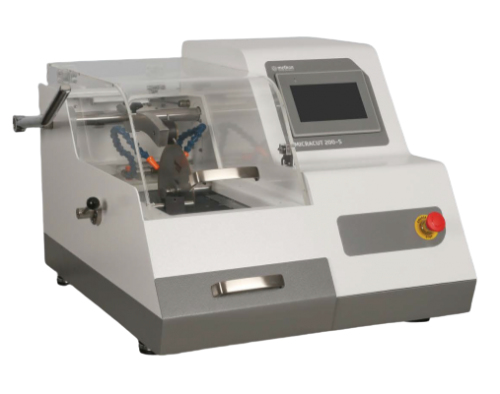

Автоматический высокоскоростной прецизионный отрезной станок MICRACUT 200-S

Автоматический высокоскоростной прецизионный отрезной станок METKON MICRACUT 200-S используется для точной и бездиформационной резки металлов, кермики,элеткронных компонентов, биометериалов и т.д.

Категория: Металлографические отрезные станки


  • Готов к работе после распаковки!
  • Гарантия 2 года и постгарантийное обслуживание!
  • Доставка в любую точку России!

Дизайн

Дизайн

Отрезной станок MICRACUT 200-S способен резать большинство материалов таких как хрупкие или пластичные материалы, твердые или мягкие материалы, горные породы и т.д. Он предназначен для резки всех типов материалов с минимальной структурной деформацией. Поверхность среза готова к минимкроскопическому иссоедованию с минимальной полировкой. Станок имеет специальнную конструкцию для универсального использования. два различных типа диска могут быть устновлены в режущей камере для различных типов применения. Имеется фиксированное крепление режущего стола, которое используется для резки плоских печатных плат. MICRACUT 200-S имеет моторизованное перемещение образца по оси Z.  Используются алмазные, абразивные диски и диски CNB. Диапазон скоростей от 100 до 5000 об/мин. Образец может быть выставлен по оси Х с помошью электронного микрометра, что позволет установить ширину реза с точностью до 5 микрон. Режущая камера полностью закрыта прозрачным кожухом. Частью станка является камень для очистки дисков и обеспечивает быструю быструю и легкую правку.  Управление станком происходит через программируемый сенсорный экран.

Безопасность:

Прецизионные станки MICRACUT 200-S соотвествуют самым высоким стандартам безоспастности. магнитный предохранительный выключатель не позволяет запустить двигателься, если прозрачный кожук не закрыт. Если во время резки открывается защитный кожух, то двигатель немедленно автоматически останавливается. Легкодоступная кнопка аварийной остановки обеспечивает немедленное отключение.

Параметры резки

Предварительный выбор усилия резки, а так же настройка скорости подачи (0,005- 10 мм/сек) осуществляется с сенсорного экрана. Скорость подачи автоматически регулируется, при необходимости снижается, что приводит к идеальному резу и минимизации повреждений образца и станка. Режим импульсной резки является стандартной функцией для резки сверхтвердых образцов. Встроенная функция регулировки скорости оттезного диска в диапазоне 100-5000 об/мин.

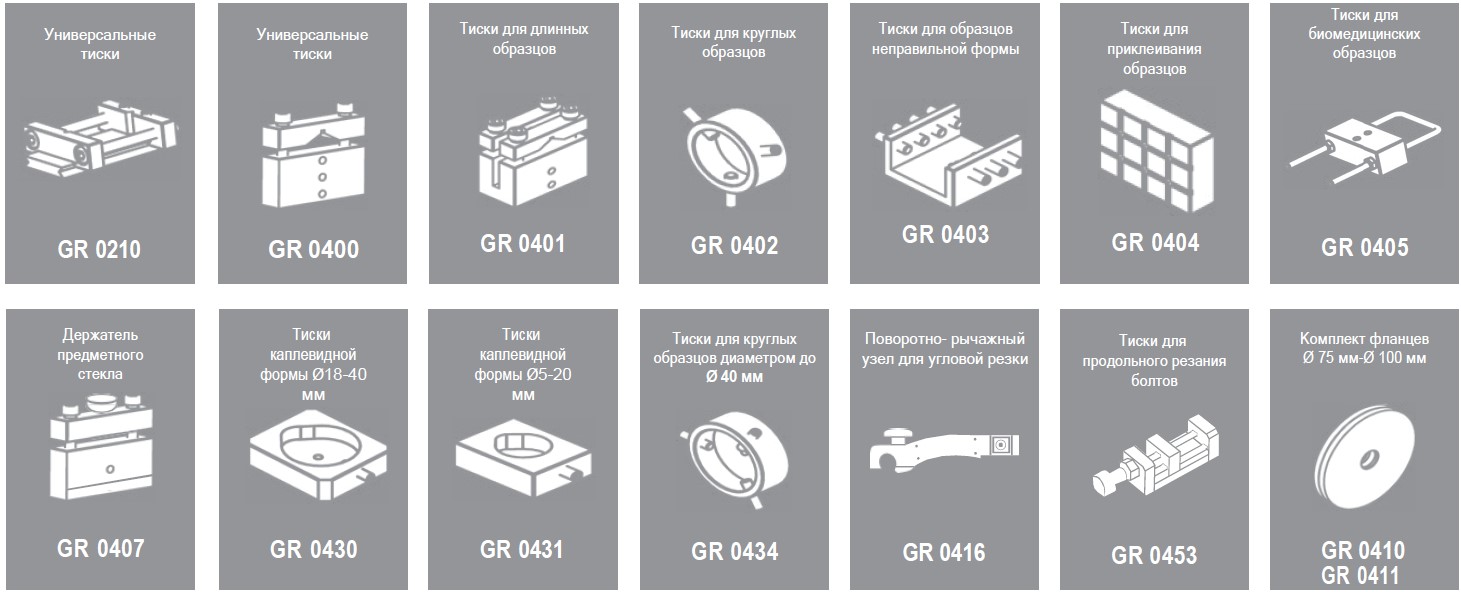

Зажимные устройства и тиски

Для резки образцов требуются специальные зажимные устройства. Образцы могут быть правильной или неправильной формы. Образцы неправильной формы могут создать трудность с позиционированием и зажимом для оператора. Компания METKON предлагает ряд специальных зажимных устройств. Прецизионный станок оснащен зажимным рычагом из нержавеющей стали. Все зажимные тиски изготовлены из коррозионностойкого материала и прикреплены к станку за считанные секунды для быстрого и надежного зажима деталей любой конфигурации.

200S зажимные

Технические характеристики

Артикул16 07
Модель MICRACUT202-S
Макс. диаметр дискадо Ø200 мм
Макс. режущая способность, ØØ75 мм
Макс. режущая способность, ШхГ50x175 мм
Перемещение, ось Z-
Перемещение, ось Y-
Перемещение, ось Х0 - 50 мм
Перемещение, ось ZМоторизованное
Перемещение, ось Y-
Перемещение, ось ХРучное
Точность позиционирования5 мкм
Мощность двигателя0,55 кВт
Скорость вращения диска100 - 5000 об/мин
Скорость подачи5 - 10000 мкм/сек
Сенсорный дипсплей7 дюймов
Режимы резки


Автоматическая по оси Z
Ручная по оси Z
Ручная, подачей стола по оси Y

ИмпульснаяДа (Быстрая, Импульсная резка)
Автоматическая скорость подачиДа (Instafeed)
МногосекционнаяДа (Гибридная резка)
Параллельная резка по оси ХДа (Полуавтоматическая)
Точное шлифование Да (Ручная/полуавтоматическая)
Диаметр шлифовальной чашиØ175 мм

Скорость подачи образца

500 - 50000 мкм/сек
Количество программ99
ОсвещениеLED
Устройство правки дисковДа
Система приводаПрямой
Габариты ШхГхВ640x732x529 см
Вес90 кг
Бак рециркуляционной системы4 л, встроенный
