Автоматическая измерительная система для построения петель гистерезиса. Определение магнитных свойств постоянных магнитов.

Категория: Измерение магнитных свойств


  • Готов к работе после распаковки!
  • Гарантия 2 года и постгарантийное обслуживание!
  • Доставка в любую точку России!

PERMAGRAPH – измерительная система (иначе «гистерезисограф») предназначена для определения магнитных свойств постоянных магнитов.
Системы PERMAGRAPH отличаются высоким качеством, надежностью и длительным сроком эксплуатации. Конструкция соответствует стандартам IEC 604 04-5, ASTM A977, DIN IEC 60404-5 (замена для монтажа на DIN-50470, DIN EN 10332). Температурные измерения соответствуют IEC 61807TR, DIN IEC 68/190/CDV. Все компоненты системы откалиброваны в квалифицированной калибровочной лаборатории.

Назначение:
Системы PERMAGRAPH:

обеспечивает быстрые и точные измерения статических магнитных характеристик магнитно-твердых материалов в автоматическом режиме. Все функции системы управляются ПК с программным пакетом PERMA Win.
используются для построения петель гистерезиса постоянных магнитов.

Минимальная толщина образца – 1 мм.

PERMAGRAPH – измерительная система (иначе «гистерезисограф») предназначена для определения магнитных свойств постоянных магнитов.

Системы PERMAGRAPH отличаются высоким качеством, надежностью и длительным сроком эксплуатации. Конструкция соответствует стандартам IEC 604 04-5, ASTM A977, DIN IEC 60404-5 (замена для монтажа на DIN-50470, DIN EN 10332). Температурные измерения соответствуют IEC 61807TR, DIN IEC 68/190/CDV. Все компоненты системы откалиброваны в квалифицированной калибровочной лаборатории.

Назначение:
Системы PERMAGRAPH:

  • обеспечивает быстрые и точные измерения статических магнитных характеристик магнитно-твердых материалов в автоматическом режиме. Все функции системы управляются ПК с программным пакетом PERMA Win.
  • используются для построения петель гистерезиса постоянных магнитов.

Минимальная толщина образца – 1 мм.

Описание:
Измерительные станции выполнены в виде стационарного кабинета с встроенной в него аппаратурой, отдельного блока – измерительное ярмо (электромагнит серии ЕР), сменных полюсных наконечников, катушек для измерений намагниченности ( J ) и напряженности магнитного поля ( Н ), ПК для обработки информации.
Установки могут быть оснащены двумя типами электромагнитов EP-3 и EP-5 (макс. напряженность поля 1700 / 2500 кА/м) и различными типами катушек.

В зависимости от типов катушек (читайте подробнее в разделе “измерительные катушки” нашего сайта) и полюсов возможны различные измерения:

  • Автоматическое измерение кривых гистерезиса постоянных магнитов.
  • Определение магнитных величин материала, таких как: остаточная намагниченность, коэрцитивная сила и др.
  • Измерение с обычными катушками для определения основных магнитных величин.
  • Измерения с температурными катушками при температурах до 200 ° C.

Измеряемые материалы:

  • Ферромагнетики (сегменты ферромагнетиков) с использованием измерительных полюсов с интегрированными катушками
  • Магниты сложной формы с применением полюсных катушек
  • AlNiCo, ферромагнетики или редкоземельные магниты (напр, Sm-Co и Nd-Fe-B)
  • AlNiCo, ферромагнетики или редкоземельные магниты при Т до +200°C нагревающимися полюсами и температурно-устойчивыми катушками JHT и др.

Модификации:
Для проведения различных измерений предлагаются стандартные комплектации гистерезисографов, которые могут быть расширены в соответствии с Вашими задачами.

  • PERMAGRAPH L – упрощенная автоматическая версия со встроенным измерителем магнитного потока.
  • PERMAGRAPH L комплектация 1 (измерения при температуре до 200 С)
  • PERMAGRAPH L комплектация 2 (измерения при комнатной температуре). Комплектация 2 может быть доукомплектована до комплектации 1 добавлением нагревательных полюсов, термопары и компенсационной катушки JHT.
  • PERMAGRAPH C – автоматическая измерительная система, оснащенная высокоточными флюксметрами мод. EF5.

Оба флюксметра работают синхронно. Управление флюксметрами с помощью ПК. Результаты измерений отображаются на дисплее в режиме реального времени. Это позволяет проверять полученный результат, в то время как процесс измерения продолжается. Все параметры измерений могут быть сохранены.

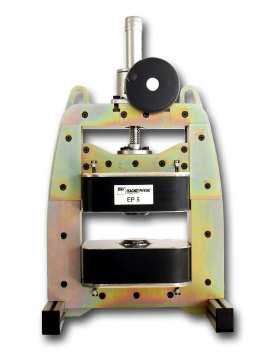

Электромагниты:
Обеспечивают высокоточное проведение измерений кривых гистерезиса постоянных магнитов.
Измерение кривых гистерезиса постоянных магнитов требует очень высоких значений напряженности поля для размагничивания современных материалов с высоким значением коэрцитивной силы(самарий-кобальт и неодим-железо-бор).
В стандартной комплектации установки Permagraph оснащены электромагнитом модели ЕР3. В зависимости от задачи установки могут быть оснащены электромагнитом модели ЕР5.
Высокие значения напряженности поля в EP5 достигаются за счет совместного перемещения верхней катушки с полюсом внутри корпуса электромагнита, а также за счет применения оптимальной формы и размеров полюсов и сечения обмотки.

варианты сменных полюсов:
– из магнитомягких сталей или FeCo
– с диаметром 92 мм прямые или конические
– с полюсными катушками и без них
– с нагревом до 200 °C или без нагрева
– плоская или профилированная поверхность

Характеристики

EP-3EP-5
Макс. напряженность поля1700 кА/м2200 кА/м / 2500 кА/м
Диаметр стандартного полюса92 мм92 / 65 мм
Зазор (без полюсов)73-102 мм0-130 мм
Зазор (со стандартными полюсами)0-63 мм0-110 мм
Номинальная мощность при кратковременной нагрузке3 кВт3 кВт
Масса128 кг220 кг

Программное обеспечение ПО PERMA:

  • Дружественный интерфейс, меню на русском языке
  • Быстрый доступ к важным функциям с помощью функциональных клавиш
  • Контекстная помощь
  • Автоматическое регистрация типа катушек и типа проводимого измерения
  • Отображение результатов в реальном режиме времени
  • Сохранение данных измерений и параметров измерений, автоматический режим сохранения результатов
  • Обработка результатов измерений и вывод на печать в виде графических файлов
  • Статистическая обработка данных
  • Отображение кривой размагничивания и/или петли гистерезиса для J (H) и B (H)
  • Отображение до 5 кривых гистерезиса на одном графике с результатами измерений

Коррекции дрейфа:

  • Автоматическая коррекция дрейфа во время нагрева (не более 1 минуты)
  • Автоматическая коррекция дрейфа непосредственно перед измерением или по команде (20 с)
  • Автоматическая калибровка во время нагрева или до коррекции дрейфа (10 с)
  • Регулируемая длительность измерения (обычно 20 до 120 сек. в зависимости от типа образца)

Дополнительную информацию по системам Permagraph C-300 Вы можете получить, связавшись с нами по телефону или отправив запрос по электронной почте. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д. Специалисты нашей компании с радостью ответят на все вопросы и предоставят коммерческое предложение.
Для измерения (квази-) статических магнитных характеристик магнитомягких материалов воспользуйтесь прибором Remagraph.
