Универсальные сканеры материалов MMS

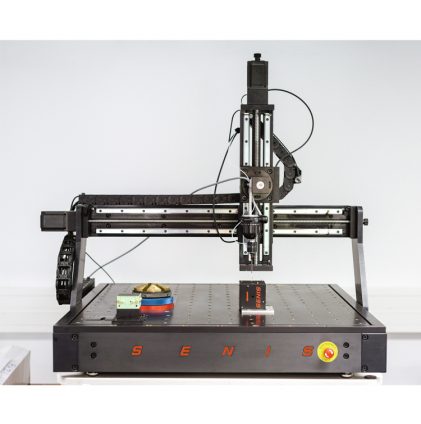

Универсальные сканеры SENIS обеспечивают точное, воспроизводимое и быстрое 3D сканирование магнитных полей постоянных магнитов и электромагнитов, вихретоковая дефектоскопия и измерение геометрических параметров деталей. Наши уникальные датчики Холла измеряют все 3 компонента (Bx, By, Bz) поля одновременно в одной точке.

Защита от повреждения датчика, измерение геометрии образцов и абсолютная точность позиционирования достигаются при помощи встроенного датчика касания.

Измеренное магнитное поле представляется в виде 2D или 3D графика, и может быть легко экспортировано для дальнейшего анализа.

Категория: Измерение магнитных свойств

Готов к работе после распаковки!
Гарантия 2 года и постгарантийное обслуживание!
Доставка в любую точку России!

Очень тонкий и длинный 3-х осевой датчик Холла, чувствительность менее 150х10х150 мкм.
Точность измерения магнитного поля: менее 0.1 %.
Разрешение: <10 мТл в диапазоне 50 мТл – 2Тл.
Большой диапазон частот: DC – 25 кГц.
Точное позиционирование датчика: 2 мкм линейное, 0.02 град. угловое.
Регулируемая скорость сканирования: до 50 мм/сек, 360 град/сек.

Непрерывное сканирование от точки к точке.
Большой объем сканирования (X x Y x Z): 500 х 500 х 500 мм3

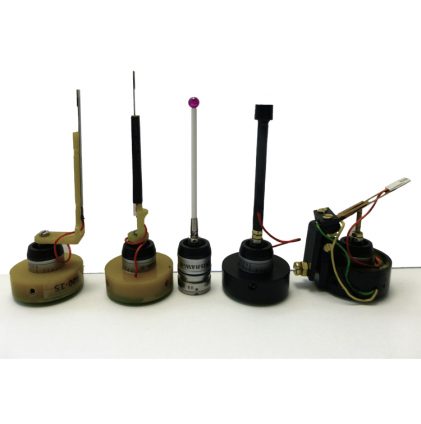

Специализированные сменные датчики для испытаний роторов, контроля трещин вихретоковым методом, геометрических измерений и т.д.

Технические характеристики

· Максимальный объем сканирования (X x Y x Z):

– Стандартно: 135 х 135 х 135 мм²

– Дополнительно: 500 х 500 х 135 мм²

· Скорость сканирования: регулируемая, до 100 мм/сек

· Линейные энкодеры с определением нулевой точки осей X, Y, Z

· Разрешение линейного сканирования: 1 мкм (Повторяемость: 2 мкм)

· Непрерывное сканирование и «от точки к точке»

· Абсолютное позиционирование магнитов при помощи тактильного датчика (опция CMM)

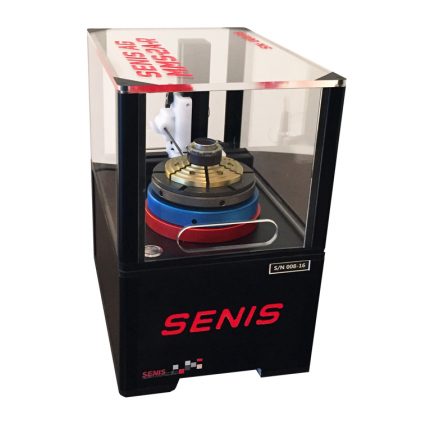

· Поворотный столик с энкодером (0.022? разрешение; 0,04? повторяемость) и определение нулевой точки

· Прецизионный магнитный держатель

· 3-осевой интегрированный CMOS датчик Холла (Bx, By, Bz) с разрешением

By: 0.02×0.005×0.02 мм²

Bx и Bz: 0.14×0.01×0.14 мм²

Угловое разрешение: 0,1?

· Возможность выбора до 3-х диапазонов измерения: 0,1 Тл, 0,5 Тл, 2 Тл или 50 мТл, 0,2 Тл, 1 Тл

· Разрешение измерения магнитного поля: <0,1 %

· Измерения в постоянном и переменном поле: DC до 2.5 кГц, дополнительно – до 25 кГц

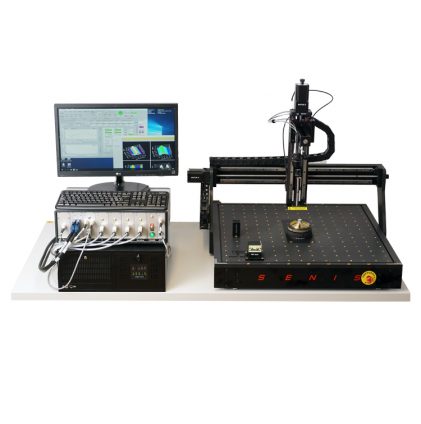

· Настраиваемое, интуитивно понятное ПО на базе MS Windows

· Цветное 2D и 3D изометрическое представление магнитного поля

· Калибровка датчика Холла и механической части системы
