Автоматическая компьютеризированная станция для измерения (квази)-статических петель гистерезиса магнитомягких материалов.

Категория: Измерение магнитных свойств


  • Готов к работе после распаковки!
  • Гарантия 2 года и постгарантийное обслуживание!
  • Доставка в любую точку России!

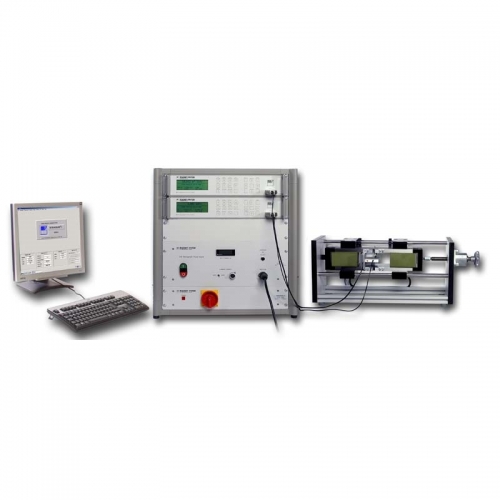

Магнитоизмерительный комплекс Remagraph

REMAGRAPH®С –

автоматическая компьютеризированная система (гистерезисграф) для измерения (квази-) статических магнитных характеристик магнитомягких материалов различной формы.

Измерение
Начальная петля намагничивания
Петля гистерезиса
Измерение с постоянной скоростью
Измерение с управляемой скоростью (dB/dt=const.)

Определяемые величины
Намагниченность J
Напряженность магнитного поля H
Плотность потока В (индукция) B = J + μ0H
Остаточная намагниченность Br = Jr
Коэрцитивная сила HcB и HcJ
Начальная проницаемость µi
Максимальная проницаемость μmax



REMAGRAPH® C– предназначен для определения магнитных характеристик магнитомягких материалов в (квази-) статических магнитных полях.

  • Обеспечивает быстрые и точные измерения характеристик магнитомягких материалов в автоматическом режиме. Все функции системы управляются ПК с программным пакетом REMA.
  • Измерения могут проводиться на разных типах образцов: прутки, полосы, кольца, листы, массивные детали, малогабаритные образцы.
  • В зависимости от задачи комплектуется различными приспособлениями для крепления образцов.

Измеряемые материалы

Трансформаторная сталь
Магнитомягкая сталь
Специальные сплавы

Размеры образцов для стандартных измерительных катушек:

Круглые прутки – макс. Ø12 мм
Прямоугольные прутки – макс. 10х10 мм
Полосы – макс. 40х5 мм
Минимальная площадь поперечного сечения ~ 1 мм2



Для обеспечения максимальной защиты оператора гистерезисограф REMAGRAPH® C полностью изолирован. Источник питания включается только во время измерения.

Для определения магнитных характеристик листов или прутков образцы зажимают между сменными полюсными наконечниками измерительного ярма (пермеаметра). Измерительные катушки также размещают в ярме.

Блок питания с программным управлением продуцирует магнитное возбуждение в ярме таким образом, что напряженность магнитного поля (Н) плавно изменяется в диапазоне от 0…. +H ….. 0 ….. -H …..0…..+H.

Измерительные катушки для B или J и для H подсоединяются к двум флюксметрам, которые определяют среднее значение подведенных напряжений. Оба флюксметра подсоединяются к компьютеру, который сохраняет полученные результаты измерений, позволяет выполнять их оценку и выводить результаты.

Намагниченность J = B – μ0 · H измеряется в зависимости от внутренней напряженности поля H (начальной кривой намагничивания и петли гистерезиса). Кольцевые образцы оснащаются первичной и вторичной обмоткой. Напряженность поля H рассчитывается в зависимости от тока первичной обмотки. Вторичная обмотка подключена к флюксметру для измерения магнитной индукции B.

Наиболее важные характеристики магнитного поля, которые могут быть определены системой REMAGRAPH:

единицы измерения
Намагниченность:    JТесла/ Гаусс
Плотность потока (индукция):    B = J +μ0HТесла/ Гаусс
Остаточная намагниченность:    Br = JrТесла/ Гаусс
Коэрцитивная сила:    HcB и HcJкA/м, A/м, Oe
Максимальная проницаемость:    μmaxГн/м, Н/А2

Стандартная комплектация:

  • Корпус со встроенными узлами (блок сетевого питания, источник питания схемы и два флюксметра «EF 5»)

примечание

если REMAGRAPH® C используется в комбинации с прибором PERMAGRAPH® C, то флюксметры могут быть встроены в корпус прибора PERMAGRAPH® C
или
все компоненты приборов REMAGRAPH® C и PERMAGRAPH® C размещаются в одном корпусе.

  • Измерительное ярмо (пермеаметр MJR-5)
  • Сменные полюсные наконечники
  • Катушки для измерения J(намагниченность) и H (напряженность поля)
  • Соединительная коробка для кольцевых образцов
  • ПК с системным ПО REMA, устройство ввода данных (мышь и клавиатура), принтер, кабели (для подключения к сети, управления, подключения принтера, передачи данных).



Системное программное обеспечение REMA

– Быстрый доступ к важным функциям при помощи функциональных кнопок
– Контекстная помощь
– Автоматическое определение катушек и типа измерения
– Отображение в режиме реального времени петли гистерезиса во время измерения
– Сохранение данных измерения и параметров
– Автоматическое сохранение данных
– Расчет результатов
– Предпросмотр печати
– Вывод данных измерений и петли гистерезиса на печать
– Вывод данных и графиков в файлы (.gif, .jpeg., .bmp)
– Вывод данных измерения в файлы баз данных
– Различные возможности настройки дизайна отчетов
– Отображение начальной кривой намагничивания и петли гистерезиса, J(H) или B(H)
– Отображение кривой проницаемости µr(H)
– Отображение до пяти кривых на одном графике
– Русифицированный интерфейс

Параметры

– Стандартные параметры для минимизации ввода данных
– Расчет площади поперечного сечения полос, прутков и колец
– Расчет длины магнитного пути на кольцах
– Коррекция воздушного зазора
– Автоматическое размагничивание образца перед измерением
– Регулируемое направление тока размагничивания

Измерение
– Начальная петля намагничивания
– Петля гистерезиса
– Измерение с постоянной скоростью
– Измерение с управляемой скоростью (dB/dt=const.)

Определяемые величины
– Остаточная намагниченность (Br или Jr)
– Коэрцитивная сила (HcB или HcJ)
– Максимальная проницаемость µmax
– Максимальная напряженность поля и намагниченность
– Таблицы J(H), B(H), µr(H), где H определяется пользователем. Значения H могут быть предварительно заданы.
– Начальная проницаемость µi

Единицы измерения

– Полная поддержка СИ и СГС в ПО и при выводе на печать
– Изменение единиц измерения возможно в любое время

Дополнительную информацию (комплектация, цена, сроки поставки) по оборудованию для проведения измерений петель гистерезиса можно получить обратившись к специалистам ООО “Лабораторные Решения” по телефонам или электронной почте.
Для измерения динамических магнитных характеристик магнитомягких материалов воспользуйтесь прибором Remacomp.

REMAGRAPH C – 500
Максимальное напряжение± 40 В
Максимальный ток± 8 А
Питание220-240 В, 50-60 Гц, 3 А
Габариты610х560х600 мм
Масса18,5 кг
Измерительное ярмо MJR 5
Напряженность поля± 55 кА/м
Масса31,5 кг
Время измерения (регулируемое)Около 40 сек для полной петли гистерезиса, 30 сек для размагничивания перед измерением
