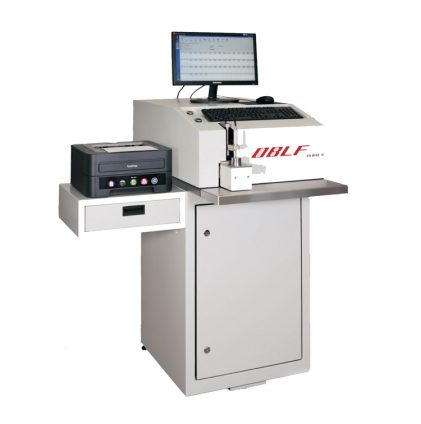

Оптический эмиссионный спектрометр OBLF GS 1000-II

Оптический эмиссионный спектрометр OBLF GS 1000-II
(анализатор металлов и сплавов)

Компактный стационарный искровой оптико-эмиссионный спектрометр (ОЭС) для экспресс-анализа металлических сплавов на любой основе. Благодаря надёжной конструкции и простому управлению, эмиссионный спектрометр спектрометр GS 1000-II идеален для использования на металлургических, литейных, машино- и авиастроительных заводах для входного, технологического и сдаточного контроля металлов и сплавов.

Применение

• экспресс-анализ металлов и сплавов по ходу плавки
• технологический контроль металлургической продукции, заготовок, изделий, деталей
• сертификация литейной продукции и проката
• входной контроль
• контроль качества, соответствие

Благодаря надёжной конструкции и простому управлению, прибор идеален для использования на заводе, как для входного контроля, так и для контроля материалов.

В порядке обеспечения гарантии независимости от внешних условий, окружающих спектрометр, детекторы (фотоумножители) и интегрирующая система помещены в термостабилизированную вакуумную камеру.

Аналитические возможности покрывают точный анализ коротковолновых элементов, таких как углерод, фосфор, сера и азот в сталях и чугунах и фосфор в алюминии.

Подобно всем приборам OBLF, электрические искры генерируются цифровым строб-импульсным генератором, с возможностью простого задания наилучших из возможных параметров возбуждения в комбинации с коротким временем анализа.

Необходимо минимальное техническое обслуживание благодаря открытой конструкции и самоочищающемуся искровому штативу. Отличительной чертой является патентованная система подачи аргона оптимизированная для поддержания минимального расхода аргона, в результате – очень низкие эксплуатационные расходы.

Краткие характеристики спектрометров OBLF

• Погрешность измерений – менее 1%.
• Сходимость измерений (кратковременная) – менее 1%.
• Герметичная вакуумная система. Минимальное время работы вакуумного насоса. Дискретный режим работы вакуумного насоса.
• Оптическая система – горизонтальная по схеме Пашена Рунге. Сферический радиус дифракционной решетки – 500 мм.
• Регистраторы сигнала – только фотоэлектронные умножители Hamamatsu на все элементы!
• Система термостабилизации оптической системы на уровне 35 С^о.
• Цифровой строб-импульсный генератор с частотой до 1000 Гц.
• Вся регистрирующая и обрабатывающая электроника размещена в вакуумируемой термостабилизированной камере.
• Открытый искровой штатив для анализа негабаритных образцов.
• Искровой штатив не должен охлаждаться водой.
• Неизнашивающаяся верхняя пластина искрового столика из инструментальной стали.
• Использование одного искрового столика при анализе материалов на всех основах.
• Пневматический прижим образца.
• Импульсная продувка аналитического столика аргоном. Отсутствие расхода аргона в режиме ожидания.

Достоинства

• Решает широкий круг практических задач небольшого и среднего литейного производства.
• Применяется на любых предприятиях для определения химического состава металлов и сплавов, технологического контроля по ходу плавки и контроля литья.
• Предлагает широкий выбор индивидуальных калибровок по аналитической программе пользователя.
• Каждый прибор калибруется по индивидуальной аналитической программе с использованием сертифицированных референсных материалов (CRM).
• Предоставляет готовые аналитические решения – градуировка прибора на основные марки сплавов по ГОСТ.
• Обеспечивает точный анализ коротковолновых элементов: углерод, фосфор, сера и азот в сталях и чугунах и фосфор в алюминии.

Искровой штатив

• надежная открытая необслуживаемая конструкция
• возможность анализа различных габаритных образцов
• патентованная импульсная система очистки столика аргоном
• импульсная продувка во время анализа, без тока аргона в режиме ожидания
• минимальное обслуживание, легкая и быстрая разборка, смена, установка противоэлектрода
• возможность искрового штатива с 2-мя электродами

GDS Цифровой генератор

Управляемый микропроцессором, полупроводниковый строб-импульсный генератор возбуждения GDS-III позволяет гибко регулировать параметры тока возбуждения, проводить точный анализ всех элементов во всех областях концентраций (от долей ppm до 50-60%),  легирующих элементов в сплавах. Оптимальные условия возбуждения выбираются для конкретной аналитической задачи, что не приводит к разогреву столика.

Вакуумная система

Оптическая система, регистрирующая и обрабатывающая электроника расположены в измерительной термостатированной вакуумируемой камере.
Как показал длительный период эксплуатации спектрометров OBLF, помещение электроники в вакуумную камеру улучшает аналитические возможности спектрометра, обеспечивает высокую точность, сходимость и воспроизводимость анализа, повышает надежность работы, исключает выход электроники из строя (вследствие например перепада температуры и влажности в помещении).

Патентованная система подачи аргона оптимизирована для поддержания минимального расхода аргона – очень низкие эксплуатационные расходы.

Программное обеспечение

• Работает в операционной среде MS Windows.
• Управляется с помощью системы меню, оптимизированного для удобной быстрой работы.
• Экранный интерфейс оператора на русском языке.
• Автоматический выбор аналитических программ
• Вывод результатов измерений в весовых процентах
• Усреднение результатов нескольких измерений
• Контроль сходимости результатов измерений
• Автоматическая и ручная рекалибровка
• Распечатка абсолютных и относительных интенсивностей
• Контроль системы перед каждым измерением
• Графическое отображение интенсивностей, кривых обжига и сканов пиков элементов
• Автоматическая нумерация образцов
• Определение марки сплава
• Динамический контроль анализа во время измерения
• Распечатка даты/времени, номера программы, номера образца и т.д.
• Измерения корректируются на фон, дрейф и наложение линий
• Возможны калибровки по индивидуальным маркам
• Модуль расчета по формулам (напр., эмпирический расчёт твёрдости чугуна с пластинчатым графитом, расчёт остатка меди в матрице Cu или никеля в матрице Ni)
• Программный модуль для установки аналитических и контрольных параметров
• Встроенный регрессионный модуль
• Запись результатов анализов в архив и обработка архивов
• Распечатка сертификатов анализов
• Встроенный модуль статистического контроля процессов
• Передача данных в локальную сеть
