Шлифовальный станок Herzog HTS 2000

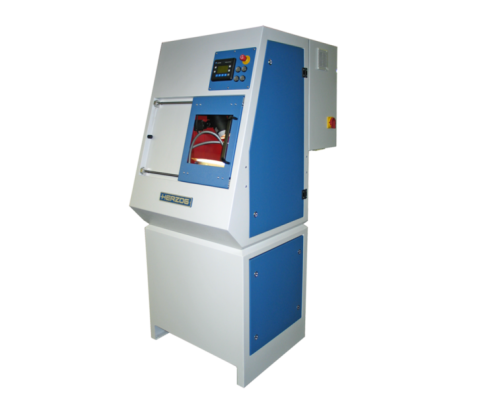

Автоматический шлифовальный станок HTS 2000.

Шлифовальный станок для обработки стальных и чугунных образцов различных размеров предназначенных для спектрального анализа.

При открытой дверце образец устанавливается в зажимное устройство. Дверца закрывается и на управляющем терминале выбирается желательная программа. Автоматический процесс начинается нажатием пусковой кнопки.

• Зажим образца (гидропневматическое и электромагнитное зажимное устройство)
• Измерение высоты образца считывающей аппаратурой
• Назначение качающих движений для отдыха механизма вращения

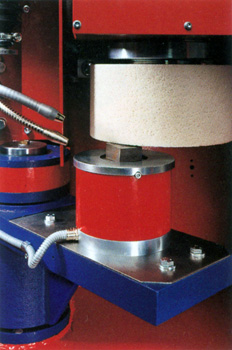

• Быстрый серво двигатель подводит чашеобразное шлифовальное колесо до контакта с образцом
• Шлифовальный процесс продолжается пока установленная величина шлифования будет снята
• Измеряется износ шлифовального колеса
• Перевод суппорта в начальную позицию
• Образец разжимается

В зависимости от комплектации станка и от выбранной программы шлифования в процессе шлифования образец охлаждается сжатым воздухом или смазочно-охлаждающей жидкостью.

Автоматический процесс управляется программируемым логическим контроллером. Различные шлифовальные программы могут быть установлены и параметризованы через операторскую панель.

Станок сконструирован для индустриального использования и требует минимум обслуживания. Внутренняя камера легкодоступна через дверь технического обслуживания.

Станок состоит из следующих основных компонентов:

• Сварной закрытый корпус с панелями
• Соединительный рукав для вешнего пылеотсасывающего устройства
• Дверца оператора для ввода образца с защитной блокировкой
• Перерыв в плавном шлифовании осуществляется серводвигателем
• Пневматически ведомый механизм вращения не используется при монтировании зажимного устройства
• Измерительное устройство меряет высоту образца и автоматически компенсирует истирание шлифовального колеса
• Устройство охлаждения
• Контроллер Siemens S7 PLC
• Панель управления
• Встроенный электрический распределительный шкаф
• Пневматическая система с воздушным фильтром, водяная ловушка, регулятор давления и клапаны
