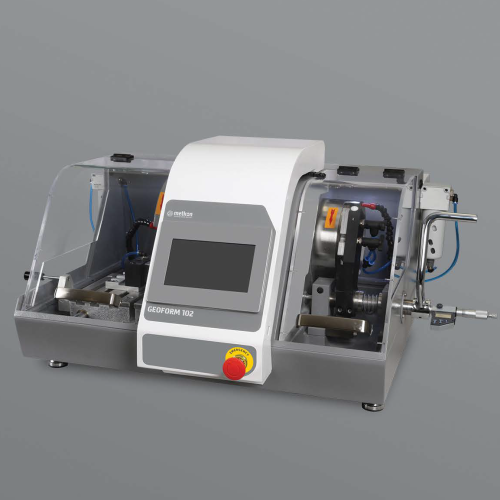

Прецизионный станок GEOFORM 102

Для быстрого и прецизионного снятия материала для подготовки тонких петрографических образцов до 30 микрон или меньше в зависимости от твердости материала. Программируемый цветной 7″ LCD сенсорный дисплей с платой управления Siemens PLC, электронный микрометр для прецизионного шлифования. Отрезные диски до 250 мм диаметром, регулируемая скорость 500-2000 об/мин, вакуумный зажимной патрон для удержания предметных стекол, раздельные блоки резания и шлифования, плексигласовая защита обоих блоков, передвижной столик с Т-слотами из нержавеющей стали в камере резания, возможность установки нескольких зажимных устройств, мощное LED освещение в камерах резания и шлифования, основание из литого алюминия, возможность подключения напрямую к водопроводу или к системе рециркуляции. 230 В, 50/60 Гц, AC.

Категория: Геология и петрография


  • Готов к работе после распаковки!
  • Гарантия 2 года и постгарантийное обслуживание!
  • Доставка в любую точку России!

Дизайн

GEOFORM 102 специально разработан для резания и подготовки тонки петрографических образцов. Он сочитает в себе две машины в одном корпусе: отрезной станок и станок для подготовки тонких шлифов.

Модуль резания. GEOFORM 102 имеет большую камеру для резки. Внутри режушей камеры имеется Т-образный столик с перемещением по оси Y  в продольном направлении с вохможностью размещения в нем различных типов зажимных тисков для резки габаритных образцов горных пород неправильной формы, минералов, бетоно, стекла, керамики, огнеупоров и других геологических образцов. В нем могут использоваться алмазные и CBN отрезные диски диаметром до 250 мм. Режущая способность составляет 90 мм в диаметре. Он оснащен мозным двигателем с двойным валом для обработки даже самых сложных образцов. Встроенный блок регулировки скорости позвоялет регулировать скорость отрезного диска  в диапазоне 500 - 2000 об/мин. Различные зажимные устройства для предметных стекло разных рахмеров могут быть установлены на Т-образном столике с помощью фиксированного или передвижного вакуумного стенда. Тонкий срез закреплеется на вакуумном держателе и отерзается до толщины примерно 0,5 мм или любой другой требуемой толщины.

Модуль шлифования. Шлифовальный модуль предназначен для прецизионного шлифования.На универсальному вакуумном держателе можно расположить предметные стекла различных размеров, поменяв расположение штифтов. Одновременно можно шлифовать до трех образцов. Вакуумный насос удерживает предметное стекло, закрепленного на держатели во время шлифования. Встроенный цифровой микрометр обеспечивает точность шлифовки до 2 микрон. Алмазный отрезной диск и шлифовальный чашки располагаются на одном,точно выверенном шпинделе.

Алмазный отрезной диск и шлифовальный чашки располагаются на одном, точно выверенном шпинделе. Каждый вакуумный насос включен, двойной встроенный фильтрующий блок удаляет влагу из вакуумной линии. Электронный блок управленя вакуумом обеспечивает точный и постаянный вакуум во время шлифования. Зона резания и зона шлифования полнрстью закрываются прозранчым ударопрочными крышками с магнитным предохранителямию Мощная светодиодная подсветка внутри камер обеспечивает отличное наблюдение за образцом.

Безопасность

GEOFORM 102 соответствует самым высоким стандартам безопасности. Выключатель с магнитным предохранителем не позволяет запустить двигатель, если защитная крышка не закрыта. Если защитная крышка открывается во время резки, двигатель немедленно атоматически останавливается. Кнопка авраийной остановки обеспечивает немедленное выклюение. Плавно закрывающийся прозрачный кожук защищает пальцы от риска полученных травм.

Замкнутая система охдаждения

Рециркуляционная ситема охлаждения их нержавеющей стали - дополнительная опция. Вода, подаваемая их формсунок на отрезной диск и поверхность образца обеспечивает эффективное охлаждение, предотвразает перегрев поверхности, не повреждая структуру. Кроме того GEOFORM 102 можно подключить непосредственно к городскому водопроводу.


Технические характеристики

Артикул18 02
Модель   GEOFOEM 102
Скорость вращения диска 500 - 2000 об/мин
Скорость вращения алмазной чаши 500 - 2000 об/мин
Максимальный диаметр отрезного диска 250 мм
Режушая способность90 мм
Диаметр шлифовальной чаши175 мм
Управление     7" сенсорный дисплей
Рециркуляционный бак40 л
Цифровой микрометрДа
Мощность двигателя550 Вт
Габариты (ШхГхВ)840х780х450  мм
Вес100 кг
