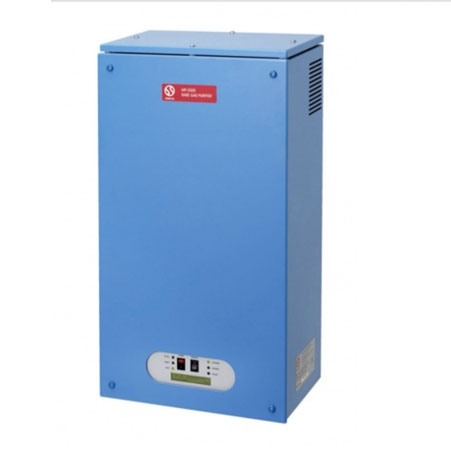

SIRCAL MP-2000

SIRCAL MP-2000 – автономная установка для очистки (печь для очистки) аргона, а также любого другого инертного газа –  гелия, неона, ксенона или криптона.

Она представляет собой компактную систему подачи очищенного газа непосредственно к месту использования. Очиститель имеет два газоабсорбирующих элемента и осушитель с молекулярным ситом, размещенные в одном корпусе. Достаточно подключить установку к сети переменного тока, подвести газ, продуть систему, включить питание и установка готова к использованию.

При расходе до 10 литров в минуту и входном давлении до 17 атм. MP-2000 удаляет посторонние включения в промышленных инертных газах – кислород, азот, водород, угарный газ, углеводороды, углекислый газ и влагу (обычно они присутствуют в диапазоне 30-50 vpm) – до конечной суммарной концентрации менее 1 vpm.

В модели MP-2000, представленной в 2000 году, было реализовано несколько новых функций и особенностей, которых не было в предыдущей модели. На новый ЖК-дисплей выводится информация о состоянии прибора, времени работы печи и улучшенная информация об ошибках. При временном отключении от сети температура печи не снижается.  Для удаленной индикации состояния установки присутствует релейный выключатель, а также система оповещения на микропроцессорах для предупреждения об отказе управления нагревательным элементом, отказе термопары или низком давлении газа (датчик давления не входит в базовую комплектацию).

MP-2000 имеет модульную конструкцию, что позволяет значительно упростить эксплуатацию, обслуживание и ремонт. Периодически необходимо заменять газоабсорбирующие элементы и  осушитель с молекулярным ситом при их износе. Газоабсорбирующие элементы можно извлечь из установки через верх корпуса, просто отсоединив пару газопроводящих трубок. Аналогичным образом,  осушитель также легко извлекается через переднюю часть корпуса. Вся процедура замены элементов проста и не занимает много времени.

Принцип действия SIRCAL MP-2000

Очистительная система состоит из печи, в которой газопоглотительная трубка с наполнителем из титановой губки при 680°C посредством химической реакции удаляет кислород и азот, а трубка с наполнителем из окиси меди при 450°C также посредством химической реакции удаляет угарный газ, кислород и углеводороды . Далее газ проходит через работающую при комнатной температуре трубку осушителя с молекулярным ситом, в которой посредством физической адсорбции из инертного газа удаляются влага и углекислый газ .
Трубка осушителя с молекулярным ситом может быть восстановлена с помощью имеющегося в установке ленточного нагревателя.

Температура в печи в 680°C поддерживается с помощью контроллера с термопарой, которые в свою очередь регулируют подачу энергии на нагревательный элемент посредством нулевого выключателя и двунаправленного триодного тиристора. Контрольная цепь отключает подачу энергии на нагревательные элементы, если температура печи по каким-либо причинам превысит 800°C.

Особенности и преимущества SIRCAL MP-2000:

• Простота и высокая степень очистки – MP-2000 будет удалять посторонние включения в промышленных инертных газах – кислород, азот, водород, угарный газ, углеводороды, углекислый газ и влагу (обычно они присутствуют в диапазоне 30-50 vpm) – до конечной суммарной концентрации менее 1 vpm.
• Простота эксплуатации – простые в использовании самоуплотняющиеся штекеры гарантируют отсутствие утечки газов и загрязнения воздуха при отсоединении подачи газа.
• Безопасность – система контроля температуры с термопарами, с удаленной индикацией состояния и системой оповещения об ошибках.
• Низкая стоимость технического обслуживания – модульная конструкция позволяет быстро заменять трубки очистителя.
• Надежность – встроенные защитные элементы делают установку невосприимчивой к любым колебаниям температуры окружающей среды и электроэнергии, что позволяет достичь продолжительной бесперебойной работы.
• Гибкость – опциональный датчик давления с микропроцессором показывает давление в системе и отключает печь при остановке подачи газа.

Применение SIRCAL MP-2000

• Очистка аргона для оптико-эмиссионного спектрального анализа (искровой/дуговой).
• Очистка аргона или гелия в качестве газов-носителей для высокочувствительного газохроматографического анализа.
• Очистка аргона или гелия для использования в качестве среды инертного газа.
• Везде, где требуется высочайшая степень очистки газа.
