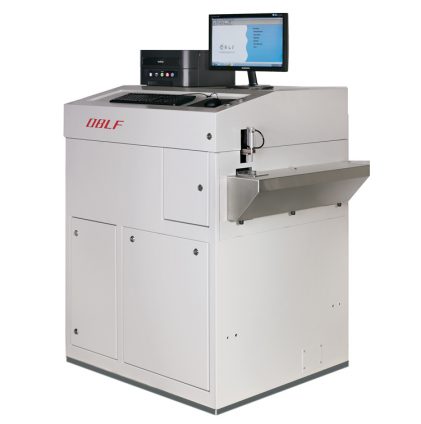

Оптический эмиссионный спектрометр OBLF QSG 750-II

Искровой столик / штатив

В спектрометрах фирмы OBLF используется самоочищающийся аналитический столик, самоочищение происходит в начале каждого анализа (коротким импульсом давления аргона). Это дает значительную экономию время на анализ и обслуживание спектрометра.

• Продувается аргоном. Оптимизирован для снижения потребления аргона (примерный расход аргона до 4,5 л на 1 анализ, или около 1135 л в сутки при нагрузке 250 проб)
• Самоочистка импульсом аргона 3 атм.
• Патентованная система для определения низких концентраций углерода
• Автоматический пневмоприжим образцов
• Автоматическая очистка электрода и поверхности искрового столика
• Открытый штатив позволяет быстро менять пробы (в автоматическом и ручном режиме)
• Адаптеры для анализа маленьких и проволочных образцов (в ручном режиме)

Цифровой генератор GDS-III

Цифровой источник искрового разряда, построенный на основе GDS технологии (Gated Discharge Source), позволяет проводить точный анализ как следовых компонентов (на уровне <1 ppm), так и высоких концентраций (5–40%) легирующих элементов в сплавах. Он включает цифровой регулируемый синтезатор для создания начальной формы импульса и модуль управления мощностью для создания реального выходного тока, подаваемого на электрод (аналитическая зона).

Контур поджога полностью твердотельный, и эффекты изменения в нем электрических характеристик не влияют на стабильность аналитических результатов. Цифровое управление источником возбуждения позволяет свободно выбирать форму кривой тока, что гарантирует оптимальный подбор уровня тока источника, его продолжительности и необходимый потенциал возбуждения линий спектра. При этом уменьшаются и матричные эффекты, так как энергия возбуждения менее зависима от электрического сопротивления пробы.

Оптимальные параметры возбуждения выбираются для каждого типа металлов — железо, медь, алюминий, никель, цинк, свинец и их сплавов.

• Интегрированная мультиискровая система
• Полностью выполнен на твердотельных элементах (без вспомогательного разрядника)
• Абсолютно не нуждается в обслуживании
• Настройки из программы под аналитические задачи: полный диапазон настроек для получения разряда от дугового до искрового
• Возможен режим униполярного разряда
• Частота искрового разряда программируется от 100 Гц до 1000 Гц
• Защищен от короткого замыкания

Использование GDS-III генератора гарантирует наиболее эффективное использование технологии Стробируемого Интегрирования Единичных Импульсов (GISS), также известной как PDA или TRS. Это позволяет достичь супер-низких пределов обнаружения при анализе примесей в металлах. Спектрометрия единичных искр (или PDA – pulse distributed analysis – анализ распределения импульса) предоставляет необходимую информацию о микроскопическом составе образца, о гомогенности пробы, о количестве растворённого и нерастворённого компонента.

QSG750-II имеет возможность анализа неметаллических включений (НВ), в т.ч. по заранее заданным формулам. Концентрация элементов в НВ может отображаться в отчете об анализе. Традиционно, оптические эмиссионные спектрометры используются на металлургических заводах для контроля химического состава металлов и сплавов, с их помощью также можно получать данные о наличии и составе неметаллических включениях. Большое количество европейских металлургических заводов используют данные о неметаллических включениях, полученных при экспресс-анализе на ОЭ спектрометрах OBLF для внутреннего контроля качества и др.

Cписок задач, которые можно решать на ОЭ спектрометрах OBLF очень широк:

• контроль Al, Ca, Mg, S содержащих НВ в разных сочетаниях на всех этапах производства стали
• контроль TiN содержащих НВ
• контроль MgS в чугунах, корректировка расхода делусьфуратора
• автоматический контроль Al2O3 в составе НВ (или др. форм НВ) при разливке стали и т.д.

Вакуумная система

• Литая, откачиваемая, из легкого сплава
• Сниженное время откачки за счет минимальных утечек в двухступенчатом вакуумном насосе
• Время работы вакуумного насоса менее 2-5%
• Микропроцессор контролирует вакуум и управляет работой вакуумного насоса

Регистрирующий электронный модуль

Вся регистрирующая электроники в спектрометрах фирмы OBLF расположена внутри термостатированной вакуумной камеры. Это позволяет полностью исключить влияние параметров атмосферы и электромагнитных полей на высокочувствительные электронные схемы, благодаря чему увеличивается стабильность результатов.

• Стандартный интерфейс (ESI) между спектрометром и управляющим ПК
• Имеет микропроцессор для контроля всех функций спектрометра
• АЦП с динамическим интегрированием
• Модуль истинного интегрирования
• Все внешние соединения на разъемах
• Схема самодиагностики
• Высоковольтный источник питания для ФЭУ: стабилизация лучше, чем 0.2 o/oo

Аналитическое программное обеспечение спектрометра

Концепция OBLF, сочетающая использование патентованных микропроцессоров для эффективного контроля работы отдельных устройств спектрометра и регистрации аналитических сигналов, с центральным управляющим ПК и аналитическим программным обеспечением на базе стандартной платформы Windows™, является основой долговременной стабильной и экономичной эксплуатации спектрометров OBLF.

Программное обеспечение

• Работает в операционной среде MS Windows.
• Управляется с помощью системы меню, оптимизированного для удобной быстрой работы.
• Экранный интерфейс оператора на русском языке.
• Автоматический выбор аналитических программ
• Вывод результатов измерений в весовых процентах
• Усреднение результатов нескольких измерений
• Контроль сходимости результатов измерений
• Автоматическая и ручная рекалибровка
• Распечатка абсолютных и относительных интенсивностей
• Контроль системы перед каждым измерением
• Графическое отображение интенсивностей, кривых обжига и сканов пиков элементов
• Автоматическая нумерация образцов
• Определение марки сплава
• Динамический контроль анализа во время измерения
• Распечатка даты/времени, номера программы, номера образца и т.д.
• Измерения корректируются на фон, дрейф и наложение линий
• Возможны калибровки по индивидуальным маркам
• Модуль расчета по формулам (напр., эмпирический расчёт твёрдости чугуна с пластинчатым графитом, расчёт остатка меди в матрице Cu или никеля в матрице Ni)
• Программный модуль для установки аналитических и контрольных параметров
• Встроенный регрессионный модуль
• Запись результатов анализов в архив и обработка архивов
• Распечатка сертификатов анализов
• Встроенный модуль статистического контроля процессов
• Передача данных в локальную сеть

Простой и интуитивно понятный интерфейс пользователя для рутинных операций анализа, диагностики основных подсистем прибора, рекалибровки и т.д. Несколько защищенных паролем уровней доступа для настройки параметров анализа, ПО и аппаратной части прибора.

Возможность включения управляющего ПК в локальную сеть для обмена данными с технологическими ресурсами.

Использование протокола TCP/IP позволяет гибко конфигурировать управляющий ПК в сети, открывая или ограничивая доступ. Возможность интеграции в Интернет — по желанию пользователя может быть установлена связь сервисного центра с управляющим компьютером через Интернет для удаленного контроля диагностики и управления спектрометром в режиме реального времени.

Дополнительную информацию мы с радостью предоставим по Вашему запросу.
